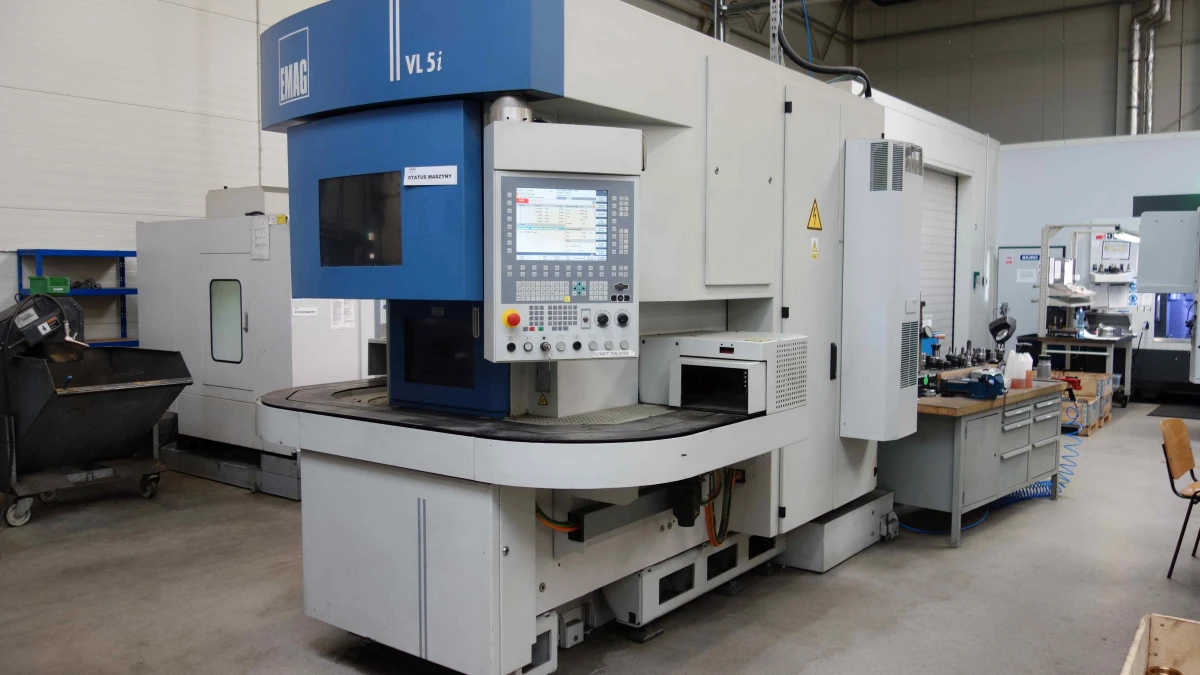

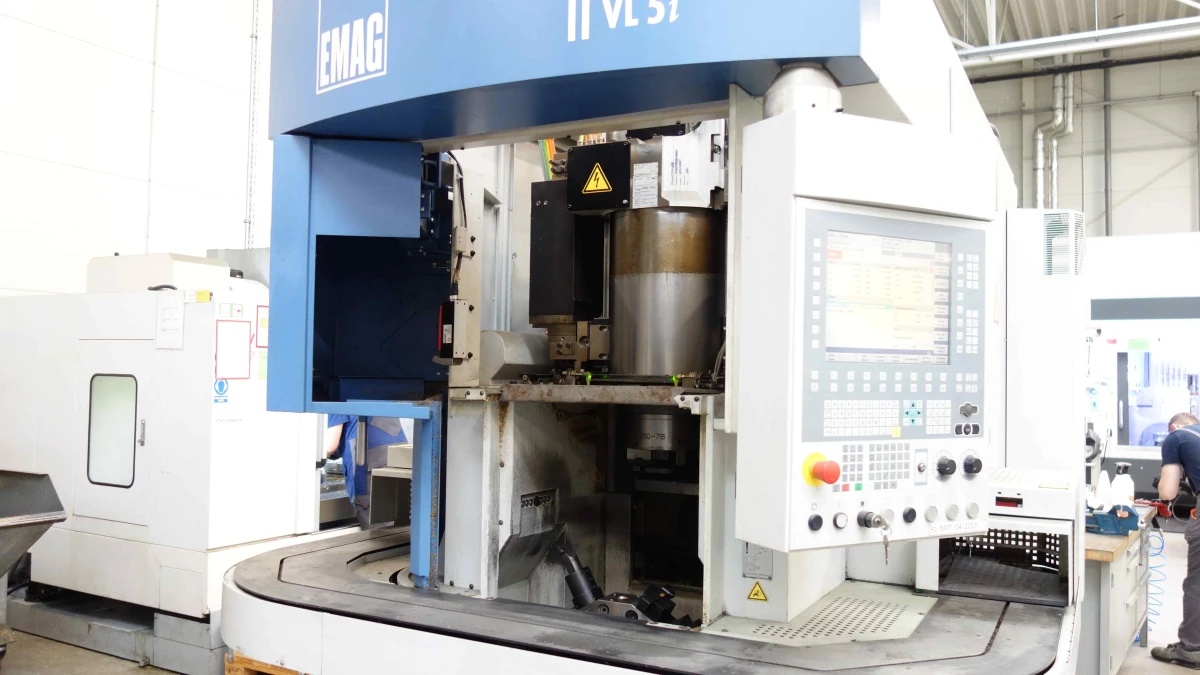

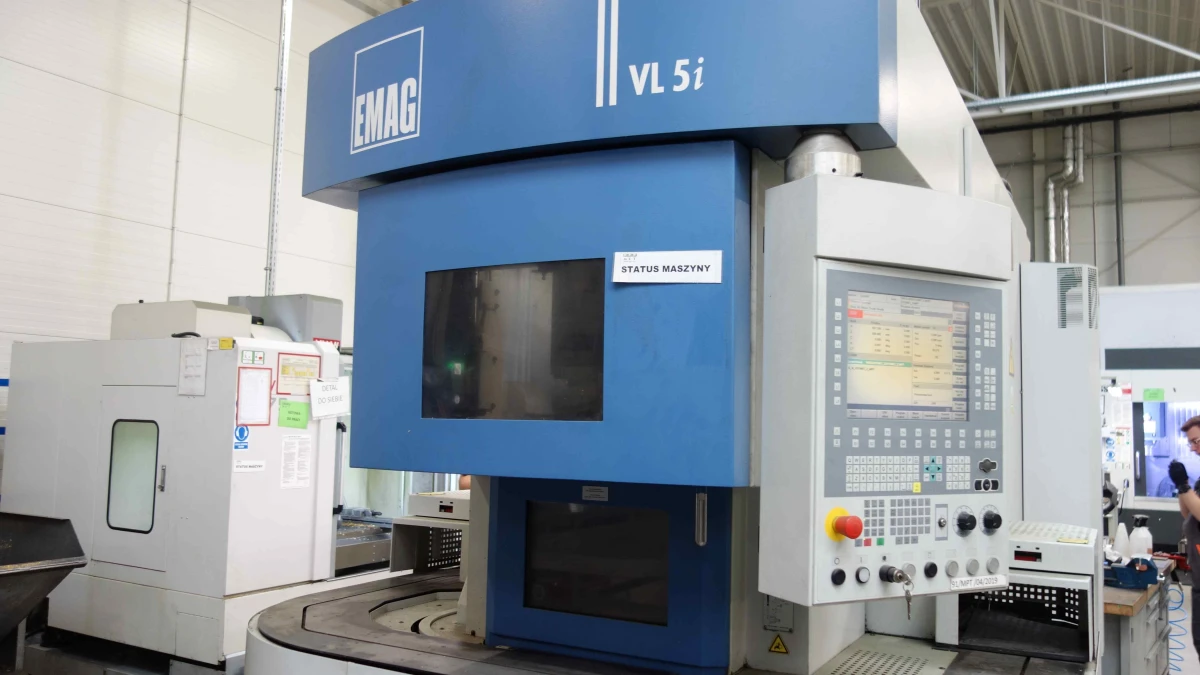

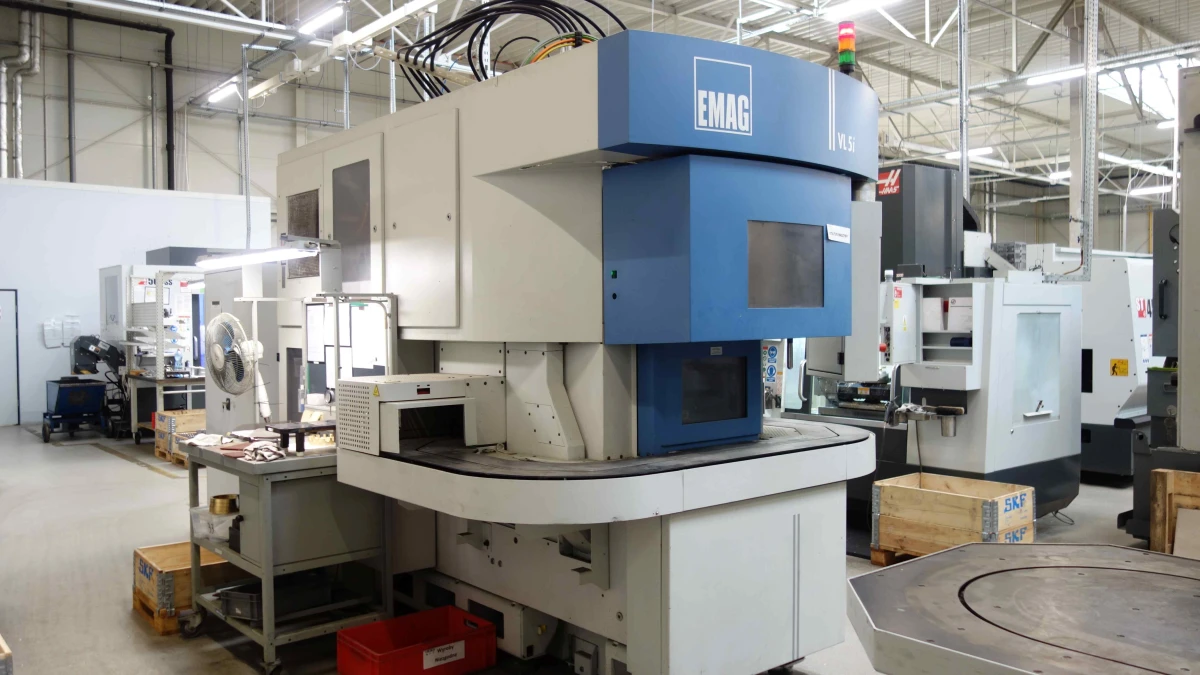

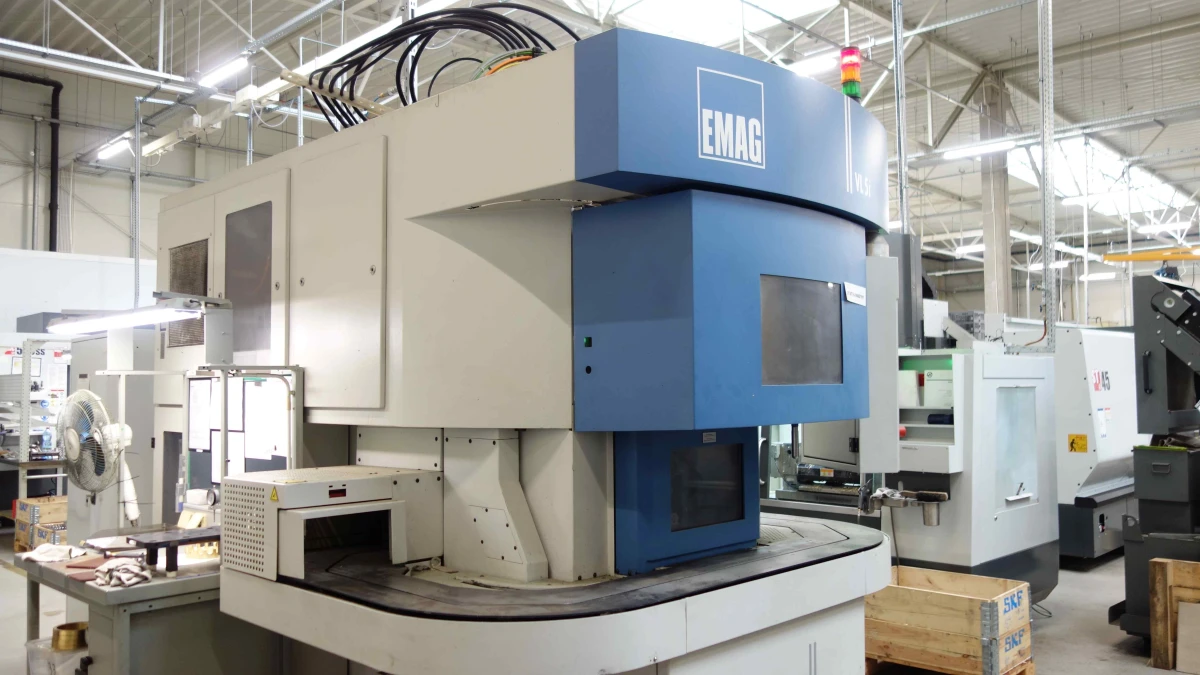

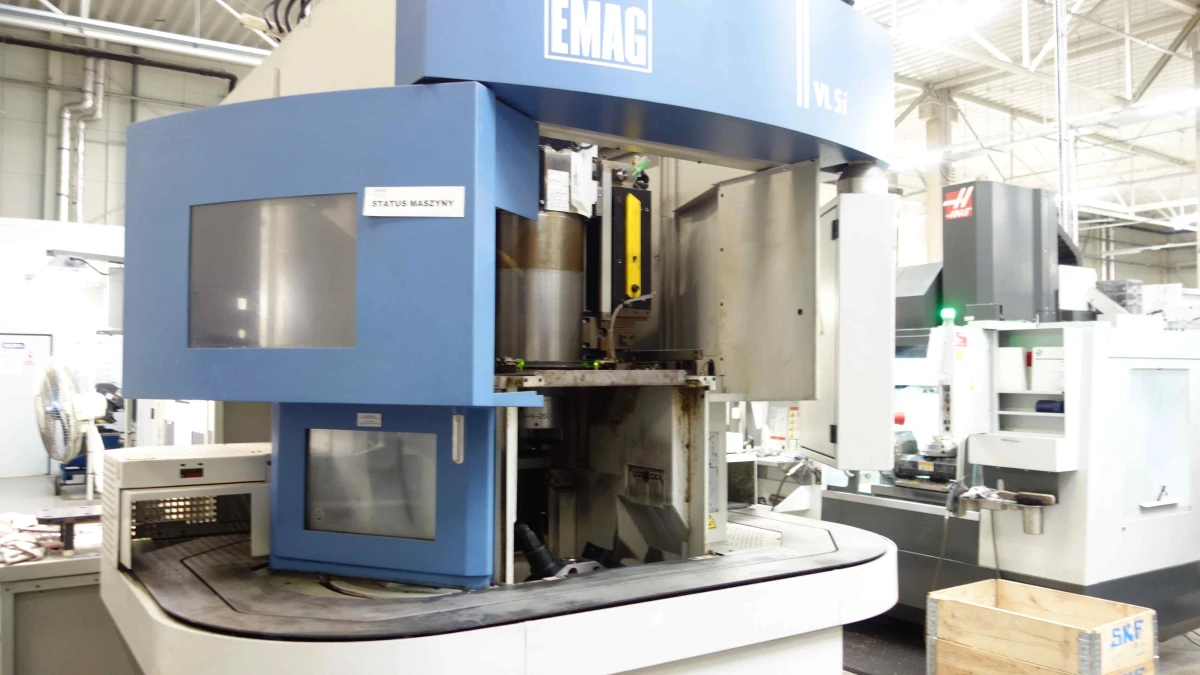

We are offering for sale a used EMAG VL5i Vertical CNC Lathe from the year of manufacture 2014. This machine is designed for efficient and precise turning operations. Thanks to its vertical design and integrated automation, this machine is ideal for large-series production of components, ensuring high efficiency and repeatability.
Main Features and Capabilities:

Vertical Design: Optimal chip evacuation and easy loading/unloading.
Integrated Automation: Standardly equipped with a closed automation system with a chain conveyor, enabling continuous operation and minimizing operator intervention.
High Precision: Rigid guides and precise servo drives ensure high machining accuracy.
Machining Versatility: The possibility of using live tools extends the machining range to include drilling and milling.

Technical Data (EMAG VL5i):
Working Area:

Max. chuck diameter: 250 mm
Max. swing diameter: 270 mm
Max. workpiece diameter: 220 mm
Max. workpiece height: 175 mm
X-axis travel: 660 mm
Z-axis travel: 300 mm

Standard Closed Automation:

Number of transport arms for workpiece diameter (from...to) and max. workpiece weight:
- 16 (80...220 mm) / 10 kg
- 22 (30...160 mm) / 8 kg
- 37 (30...85 mm) / 4.5 kg
Max. permissible total load: 175 kg
Chain length: 224 inches
Number of chain links: 224
Chain pitch: 1 inch (25.4 mm)
Loading time: 2-4 s

Main Spindle:

Spindle flange according to DIN 55026: Size 6
Spindle bearing, front diameter: 110 mm
Max. rotational speed: 4500 rpm
AC-asynchronous main motor:
- Power at 100/40% ED: 18/27 kW
- Torque at 100/40% ED: 200/300 Nm
- Corner speed: 850 rpm

Feed Drive:

Rapid traverse speed in X: 60 m/min
Rapid traverse speed in Z: 30 m/min
Feed force in X and Z: 10 kN
Ball screw diameter X / Z: 40 mm

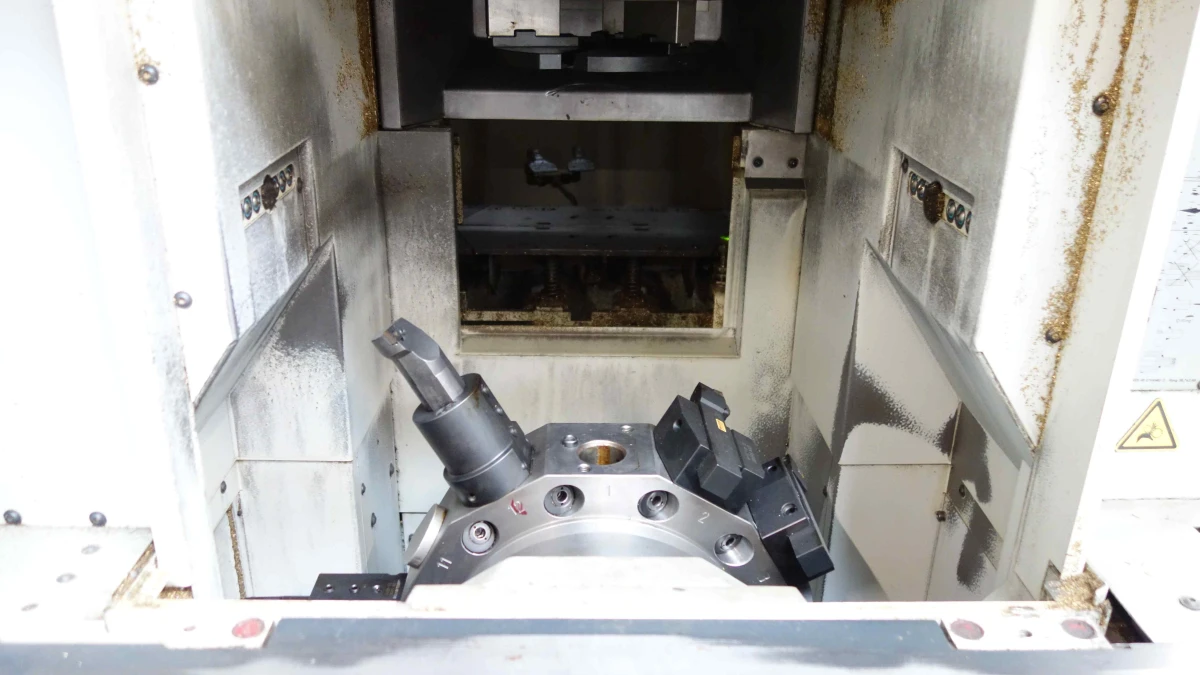

Tool Carrier:

Number of stations: 12
Cylindrical shank holder according to DIN 69880
Shank diameter: 40 mm
Max. tool length including holder: 190 mm
Max. swing circle diameter: 760 mm

Tool Carrier with Live Tools:

Number of stations: 12
Cylindrical shank holder according to DIN 69880
Shank diameter: 40 mm
Max. rotational speed: 6000 rpm
Corner speed: 3000 rpm
Maximum power: 8.5 kW
Max. torque at 10% ED: 40 Nm
Max. torque at 40% ED: 24 Nm
Max. torque at 100% ED: 15 Nm

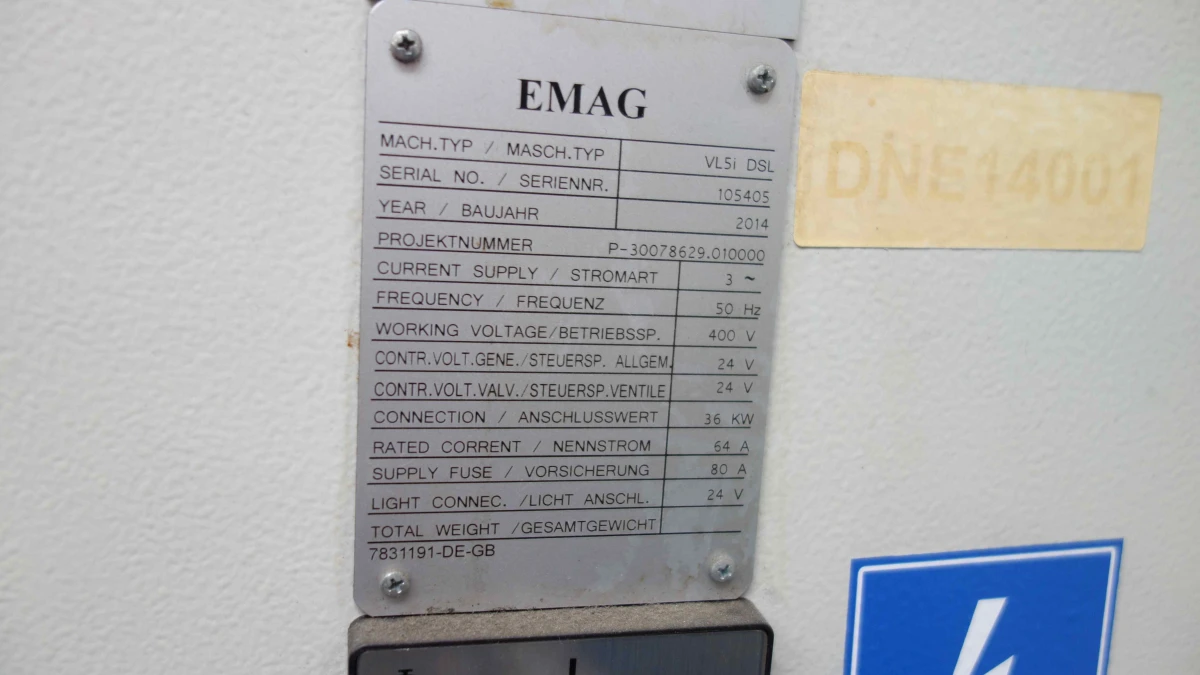

Electrical Equipment:

Operating voltage: 400 V
Control voltage - DC: 24 V
Control voltage - AC: 230 V
Frequency: 50 Hz
Connected load with/without live tools: 36 kW
Main fuse: 80 A
Electrical execution: VDE 0113

Dimensions and Weight:

Length: 3120 mm
Length including chip conveyor: 4185 mm
Width: 2266 mm
Height: approx. 3200 mm
Machine weight: approx. 7500 kg

Location: Zabrze, Poland
