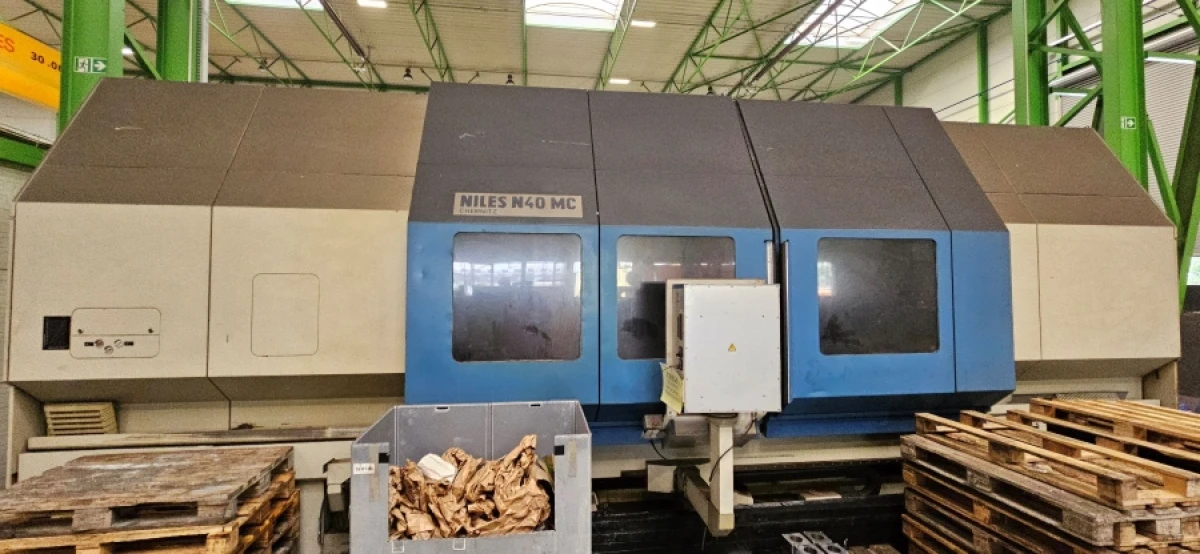

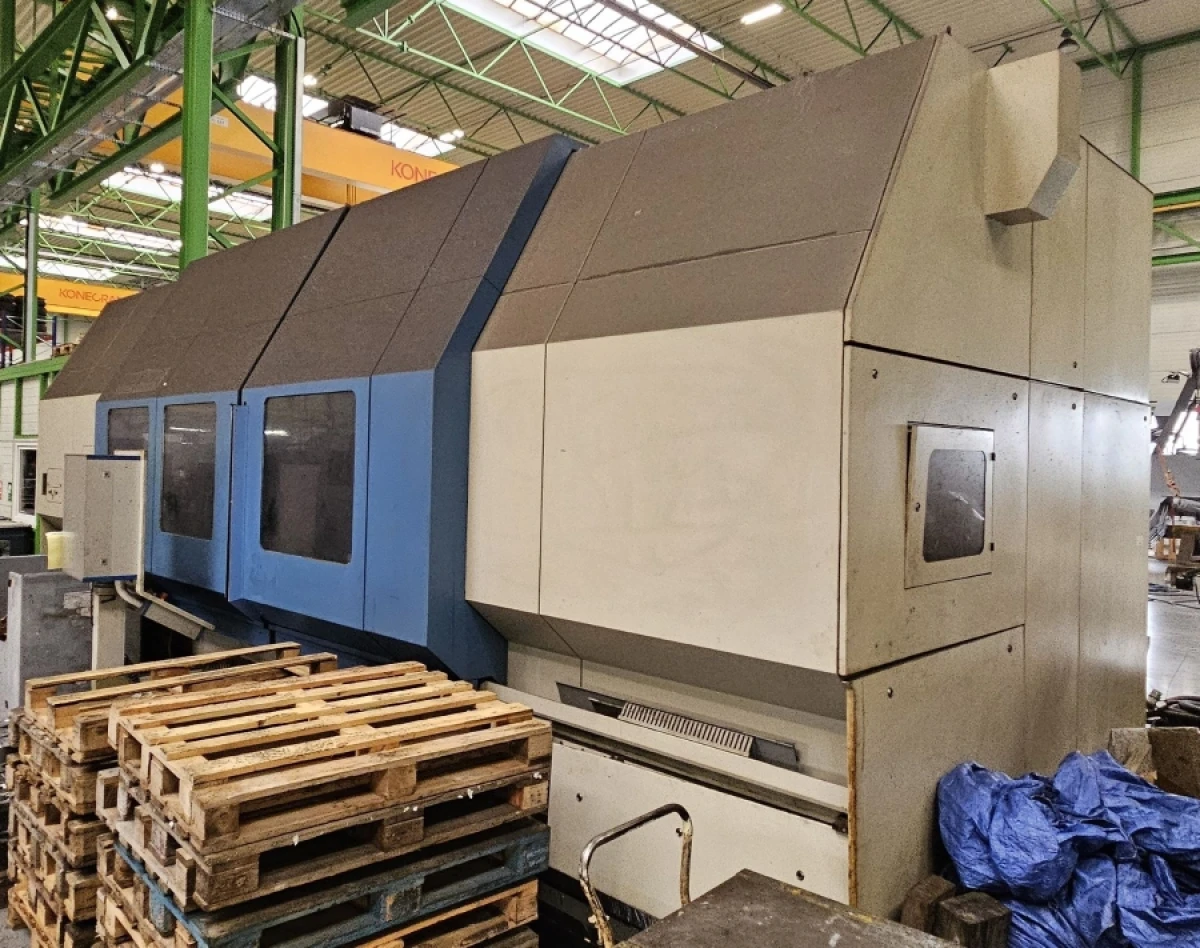

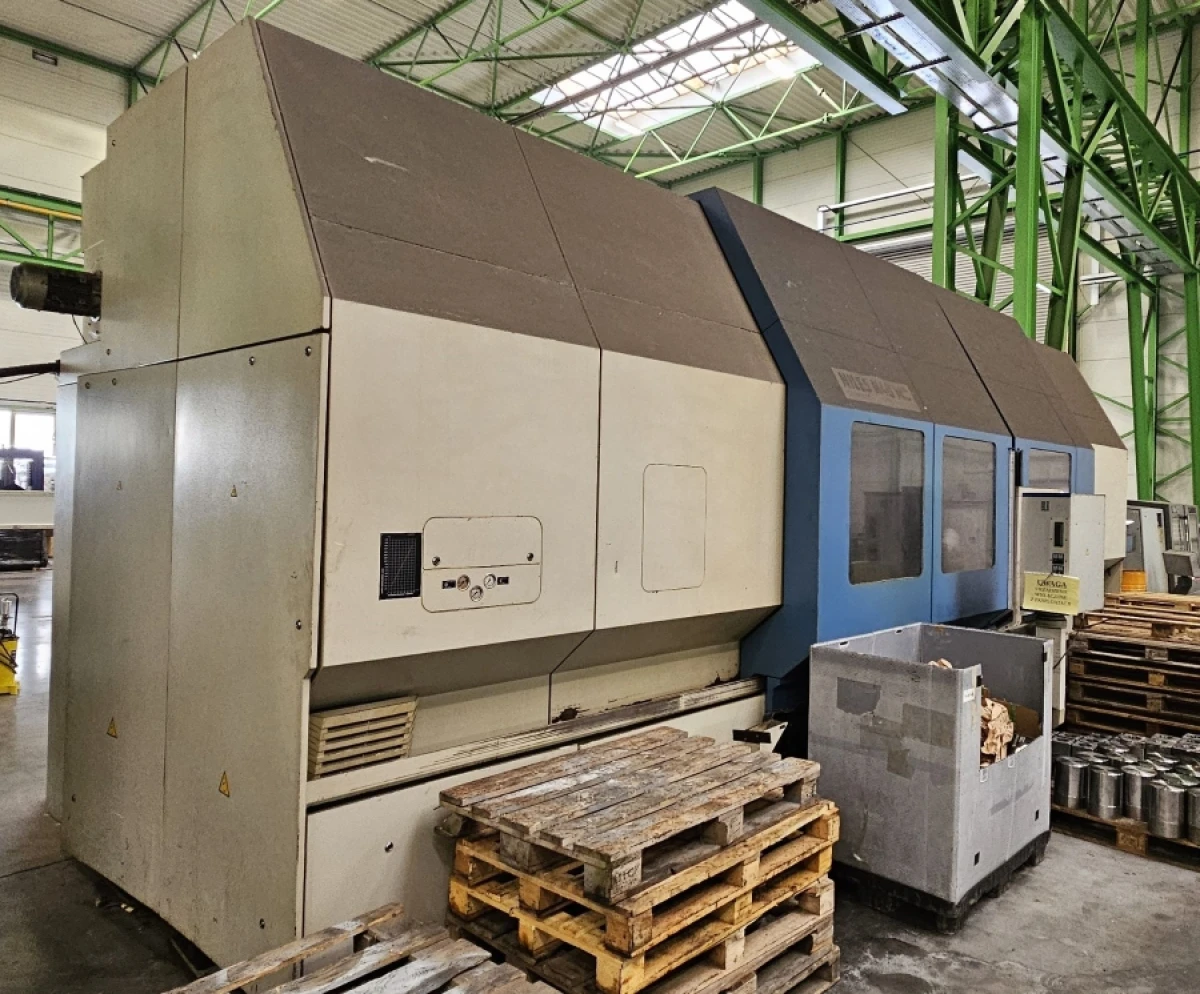

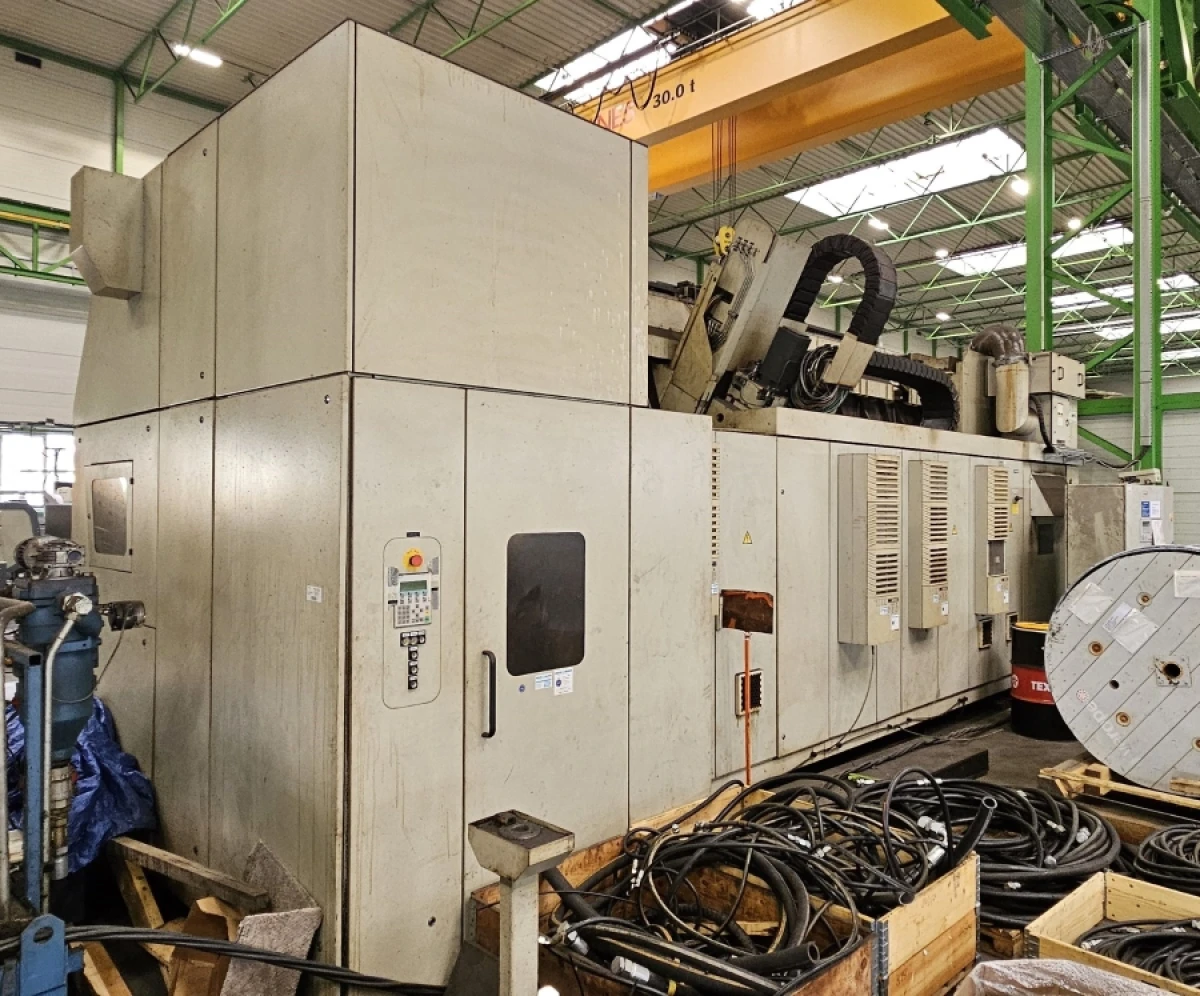

Geavahuvvon CNC-snurrenguovddáš NILES-SIMMONS N40MC

Na sprzedaż oferujemy używane centrum tokarskie CNC NILES-SIMMONS model N40MC. Ta zaawansowana maszyna jest zaprojektowana do precyzyjnej obróbki toczeniem, łącząc wysoką moc z dużą dokładnością, co czyni ją idealnym rozwiązaniem dla wymagających zastosowań w przemyśle metalowym.
Dane techniczne (na podstawie dokumentacji NILES-SIMMONS N 46.03 ):

• Obszar roboczy:
  • Wysokość pracy: 1101 mm
  • Długość nominalna: 3000 mm
  • Średnica obróbkowa, max.: 800 mm
  • Średnica obrotu nad łożem: 810-760 mm
  • Średnica obrotu nad prowadnicą wzdłużną: 740 mm
  • Skok sań poprzecznych (oś X2), max.: 875 mm
  • Skok sań wzdłużnych (oś Z2), max.: 3700 mm
  • Masa obrabianego przedmiotu między kłami, max. (uchwyt-uchwyt): 6000 kg
  • Masa obrabianego przedmiotu, część z uchwytu, max.: 750 kg
• Wrzeciono tokarskie:
  • Głowica wrzeciona wg DIN 55026, rozmiar: A 15
  • Średnica wrzeciona w łożysku przednim: 240 mm
  • Otwór wrzeciona: 145 mm
  • Zorientowane zatrzymanie wrzeciona: 0 do 359,5°
  • Rozmiar nominalny uchwytu zaciskowego: 450 mm
  • Silnik główny (AC Siemens 1 PH7):
    • Moc (100% ED): 100 kW
    • Moc (60% ED): 126 kW
    • Zakres prędkości obrotowych (Seria 2): 4-2500 min⁻¹
    • Moment obrotowy, max. (100% ED): 3416 Nm
    • Moment obrotowy, max. (60% ED): 4304 Nm
• Konik:
  • Średnica pinoli konika: 180 mm
  • Skok pinoli konika między stałymi ogranicznikami: 170 mm
  • Siła osiowa pinoli konika (ręcznie regulowana): 4 do 30 kN
  • Stożek końcówki centrującej: MK 6
  • Prędkość przesuwu konika, max.: 12 m/min
  • Prędkość przesuwu pinoli konika, max.: 8 m/min
  • Regulacja wysokości końcówki pinoli mimośrodem: ±0,15 mm
  • Programowalne ciśnienie/siła pinoli:
    • Ciśnienie osiowe: 8-45 bar
    • Siła zacisku pinoli konika: 4-35 kN
• Napędy posuwowe:
  • Zakres posuwu (X1, Z, Y2, B): 0,1-12000 mm/min (X1), 0,1-24000 mm/min (Z), 0,7-3000 mm/min (Y2)
  • Prędkość szybkiego posuwu: 18 m/min (X1), 30 m/min (Z), 12 m/min (Y2), 90°/s (B)
  • Siła posuwu: 20 kN (X1), 25 kN (Z), 10 kN (Y2)
  • Maks. skok gwintu: 400 mm/U
• System narzędziowy:
  • Narzędzia stałe: Głowice skrawające do obróbki zewnętrznej i wewnętrznej.
  • Główna siła skrawania, max.: 25 kN
  • Wrzeciono frezarskie / Jednostka frezarska:
    • Podstawowy uchwyt: C8
    • Liczba napędzanych wrzecion: 1
    • Czas przełączania przy obrocie o 90°: ≤ 2 s
    • Zakres obrotu (oś B): -110... +95°
    • Moc, max. (100%/60% ED): 22/26,5 kW
    • Zakres prędkości obrotowych: 0-3240 min⁻¹
    • Moment obrotowy, max. (100%/60% ED): 250/290 Nm
    • Siła osiowa na wrzecionie: 8 kN
• Zintegrowany system wymiany narzędzi:
  • Magazyn narzędzi (łańcuchowy):
    • Uchwyt: C8
    • Liczba miejsc w magazynie: 48 (96)
  • Wymiennik (konstrukcja portalowa z wózkiem jezdnym): Podwójny chwytak zaciskowy
  • Prędkość wzdłużna: 120 m/min
• Napęd C1 na wrzecionie tokarskim:
  • Zakres posuwu: 0,01-30 min⁻¹
  • Szybki posuw: 30 min⁻¹
  • Moment obrotowy, max. (100%/60%): 2500/2900 Nm
  • Dokładność pozycjonowania: ±0,002°
  • Siła zacisku/siła hamowania hamulca wrzeciona: 200/250...1000 Nm
• Układ chłodzenia:
  • Wydajność pompy / wysokie ciśnienie: 28 l/min
  • Ciśnienie pompy: 30 bar
  • Wydajność pompy / niskie ciśnienie: 40 l/min
  • Ciśnienie pompy: 11 bar
  • Wydajność pompy / pompa podnosząca: 70 l/min
  • Ciśnienie pompy: 3 bar
  • Maksymalna ilość chłodziwa: 650 l
• Masy i wymiary:
  • Masa maszyny (z przenośnikiem wiórów): 28 000 kg
  • Zapotrzebowanie na miejsce (Dł. x Szer. x Wys. bez pulpitu): 8420 x 2650 x 3600 mm

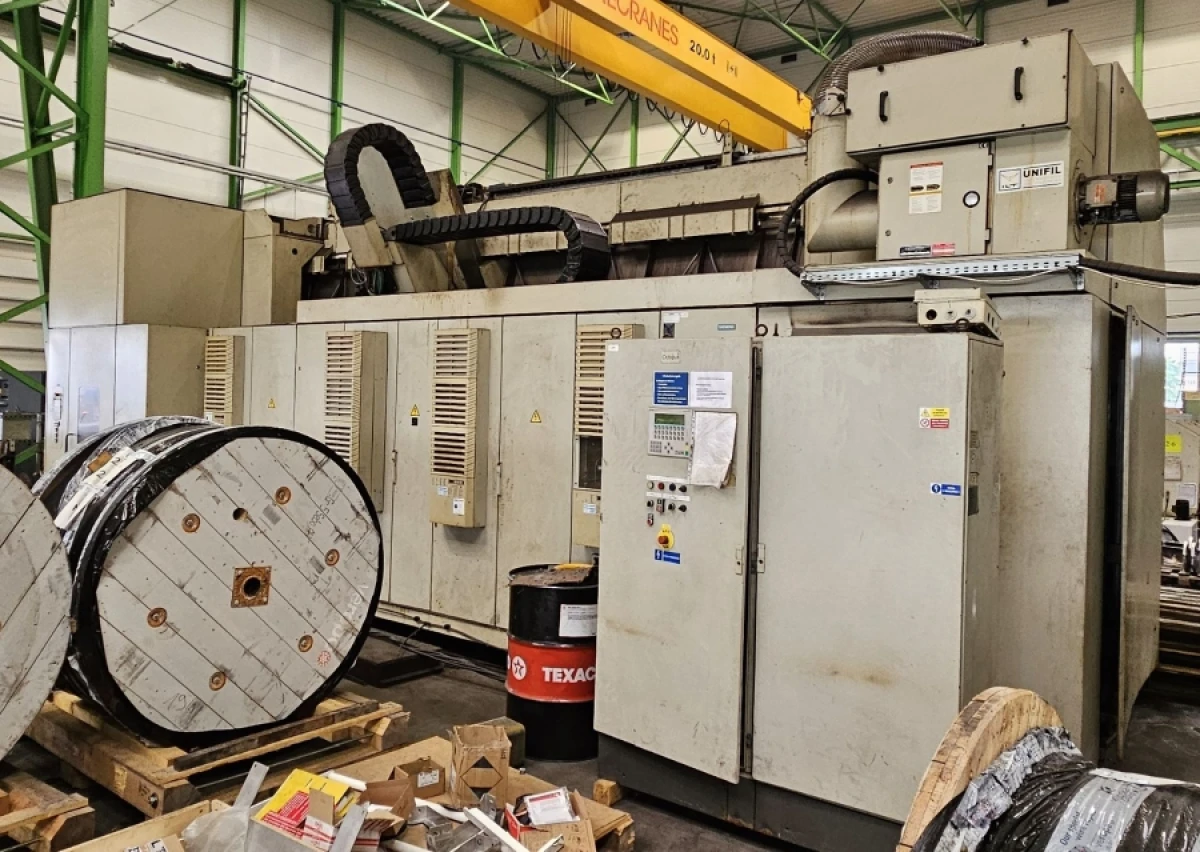

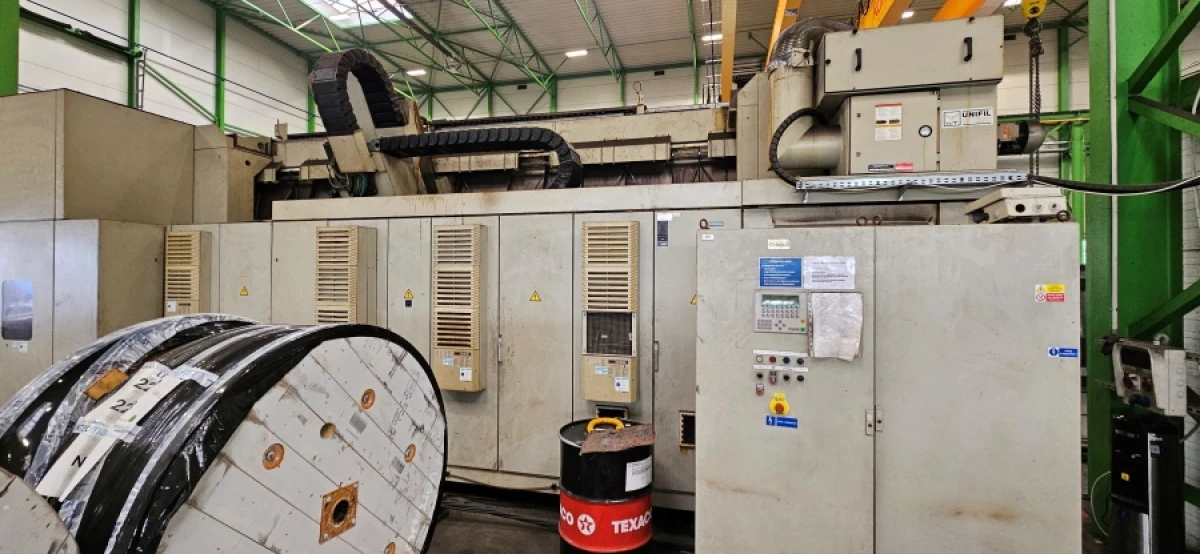

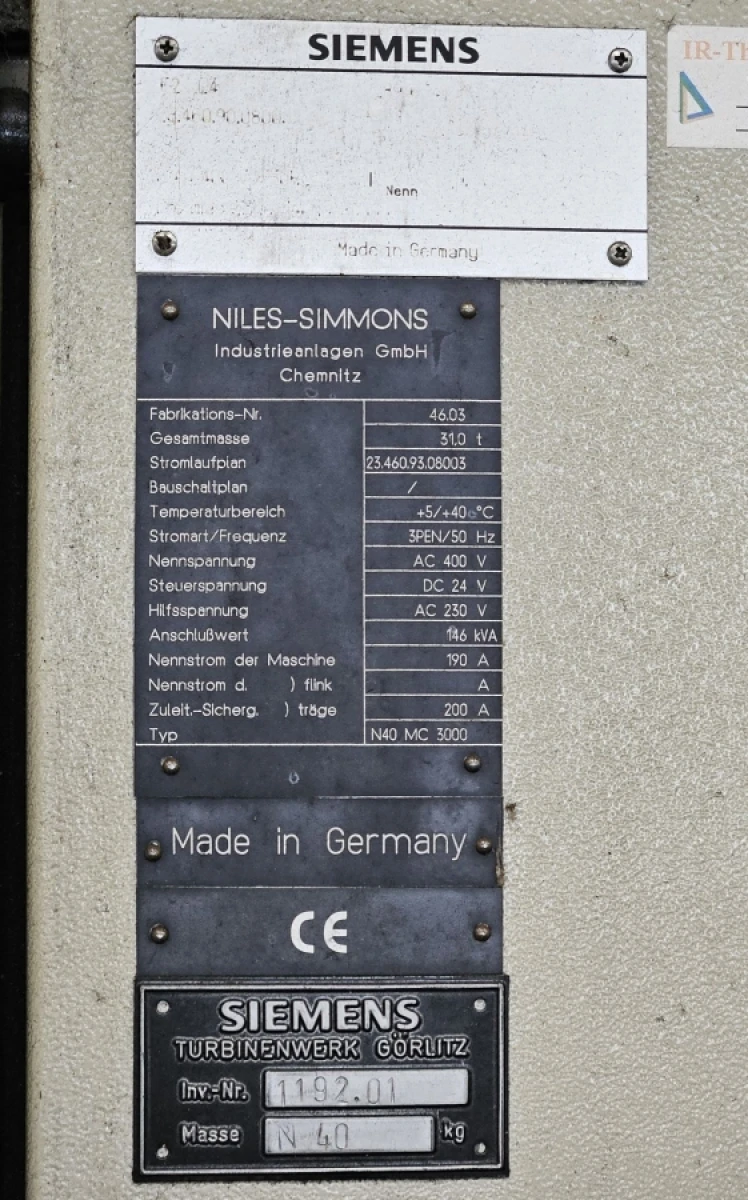

• Wyposażenie elektryczne:
  • Napięcie robocze: 400 V ±10%
  • Częstotliwość: 50 Hz ±2%
  • Całkowita moc przyłączeniowa (PN): 166 KVA
  • Zabezpieczenie, bezpiecznik zwłoczny: 250 A
  • Przekrój przewodu zasilającego Cu: 4 x 120 mm²

Stan maszyny: Używana
Cena: 38 000 EUR netto EXW
Lokalizacja: Świdnica, Polska
